两相步进驱动器

高集成度 接口采用光耦隔离 抗高频干扰能力强 输入电压:12~24V

返回列表

产品介绍技术指标应用领域下载

产品特点:

(1) 高集成度

(2) 接口采用光耦隔离

(3) 抗高频干扰能力强

(4) 输入电压:12~24V



主要功能:

  • 固定二细分

  • 过热自动保护

  • 输出电流0.4A

  • 自动半流锁定

  • 具有短路保护功能

  • 支持脱机、使能、锁定等功能



工作条件:

项目

最小

额定

最大

单位

环境温度

-30


80

输入电压(DC)

12


24

V

输入频率

0


6000

Hz

输出电流



0.4

A



接口定义:

PU+

PU-

脉冲输入端子



EN+

EN-

使能输入端子



VM

COM

A+

A-

B+

B-

电源及电机接线端子



1

On

2

On

拨码开关控制端子





端子名称

功能

功能说明

PU+、PU-

脉冲输入端子

输入步进驱动脉冲

EN+、EN-

使能输入端子

步进电机使能控制

VM、COM

电源输入端子

输入DC12~24V电压

A+、A-、B+、B-

步进电机接线端子

接步进电机驱动线

2、on

方向控制

控制步进电机运行方向

1、on

使能控制

控制步进电机使能



注:若步进电机需要外部控制使能则(1、on)拨码开关off,若步进电机内部使能则(1、on)拨码开关on。



适用电机类型:

本驱动器为专用步进电机驱动器,建议驱动电机规格如下:

相数

2PHASES

电流

0.4A/PHASE

步进角

1.8°

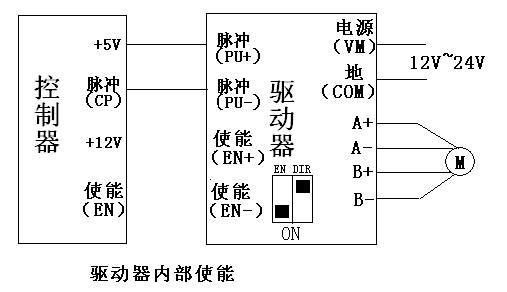

接线方法:
